一、　質量通病

　?。保?吊、支架安裝不牢；間距過大，造成電纜橋架撓度過大。

　?。玻?橋架接頭處不平齊，通過變形縫，沒按規定和規范要求采取措施。

　?。常?鍍鋅橋架使用連接板作跨接地線，連接螺栓無防松措施，橋架過長，只有一端與PE線相連接。

　?。矗?橋架在變向、變徑的接頭部位，不使用專用件，使接頭處理不規范。

　　５． 橋架在穿越防火墻及樓板時，未作防火封堵處理。

　?。叮?橋架與其它管道安全距離，小于標準值，且無技術防護措施。

　?。罚?橋架的蓋板不全，或扭曲變形。

　?。福?橋架敷設過長，未按規定預留伸縮縫和安裝伸縮節。

　?。梗?橋架敷設在蒸汽熱力管道的上方，而且無保護措施。

　?。保埃?橋架污染嚴重，甚至出現銹腐現象。

　?。保保?橋架在選用導線作為接頭處的跨接地線時，其導線的截面選用不當。

　?。保玻?電纜排列紊亂有交叉。

　?。保?橋架與友架間固定螺栓不齊全。

　　二、質量通病治理計劃目標:

　　１． 機電安裝第一課開展規范、工藝標準的學習、宣傳、了解通病的危害，提高對施工質量的自覺性。

　?。玻?在施工前作施工方案和技術交底時，對容易出現的質量通病應進行重點交底。

　?。常?施工時應以樣板開路。

　?。矗?對容易出現的質量通病進行重點檢查，采取措施將通病根治。

　?。担?質檢員、監理人員應及時檢查，以免返工重作，造成浪費。

　　三、　采取措施

　　１． 根據建筑物結構的不同，采用合理相應的固定方法。磚墻上固定托臂，應潤水宜用于硬性灰面捻注螺栓，或用干硬性細石混凝土搗注螺栓或支架，待有了一定強度后才能固定，但固定吊、支架螺栓的數量，要與吊、支架固定孔的數量相同，全部安裝使用，且應緊固有效。

　?。玻?操作應認真，接頭處應平齊，通過變形縫時，可采取斷開的措施，斷開距離以100mm左右為宜，用此種方法解決沉降變形對橋架的破壞。

　?。常?鍍鋅橋架連接板作跨接接地，螺栓緊固必須有防松墊，確保連接緊密牢固，橋架必須保證接地可靠，接地（PE）線與橋架連接不小于2處。

　?。矗?橋架的變徑，變向的接頭，在訂貨時，應根據實際情況，向生產廠家提出具體的技術要求，配齊全部配件。包括固定螺栓、螺母、平墊及彈簧墊等。

　?。担?橋架在穿過樓板或防火墻時，必須按設計或本標準規定封堵。

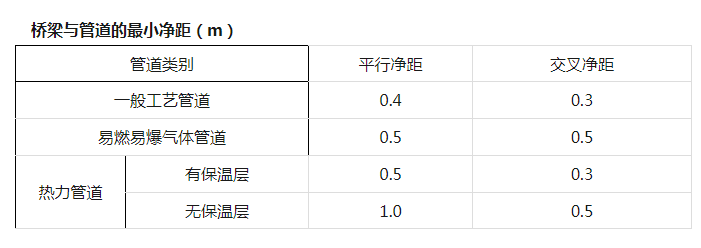

　　６． 橋架與其他管道的安全距離應滿足表的要求。

　　7. 橋架蓋板在安裝時應注意保管，防止丟失或損壞，以確保蓋板安裝齊全。

　　8. 電纜橋架直線段每50m(30m)應預留伸縮縫20-30mm。其連接宜采用伸縮連接板，封閉母線槽直線段敷設長度每40m，應裝設伸縮節。以防止敷設線路過長，由于溫差的變化，形成應力使橋架變形、損壞。

　　9.橋架設在蒸汽管道上方時，管道應采取遮擋或保護措施，應按設計要求，設計無要求可用薄鐵板或石棉板封擋。

　　10. 橋架污染嚴重，出現銹蝕現象，安裝應加強保護，銹蝕出現應進行處理，采取與橋架防腐相同材料油漆進行噴涂。

　　11.跨接接地導線應符合規范要求或設計要求；但截面不得小于4㎜2銅芯導線 。

　　電纜排列紊亂有交叉；在安裝前應繪制排列圖，以保證不交叉，安裝時應按順序施放電纜，以保證電纜排列有序、整齊。

　　12．注意檢查橋架與支架間的固定螺栓，不得遺漏。
