隨著政府主管部門根據《建筑防煙排煙系統技術標準》GB 51251-2017規范對防排煙耐火風管的耐火極限設計與實施要求進一步嚴格，當前防排煙耐火風管應用形式良莠不齊，本文基于對防排煙風管工程實踐的相關思考，對目前市場使用的巖棉、外包覆防火材料、一體化風管進行分析。

　　首先，我們分析離心玻璃棉為何不建議用于防排煙管道耐火極限措。

　　按下圖國家標準 GB9978 建筑火災標準溫升曲線，亦是 GB17428-2009 通風管道耐火測試所使用的溫升曲線?；馂某跗跍囟壬仙龢O為迅速，0.5 小時溫度即可達到842 攝氏度。1.0小時溫度達到 945 攝氏度。

　　通常玻璃棉的熔點為 565 攝氏度左右，通過火災標準溫升曲線擬合：當火災發生6分鐘左右，玻璃棉就熔化燒結。當絕熱材料發生熔化燒結，其結構、尺寸、 顏色等發生巨大的變化。其物理性能如導熱系數、熱阻等均會突變。

　　根據標準溫升曲線圖不難得出結論：防火包覆材料達到0.5h耐火極限，其熔點必須高于842攝氏度！防火包覆材料達到1.0h耐火極限，其熔點必須高于945攝氏度！

　　參照上海地標防排煙指南 4.3. 10 條文說明：風管絕熱材料要采用熔點800℃以上的不燃材料：

　　現目前市場上的離心玻璃面廠家，為何能拿到合格的型式檢驗報告？原因很多廠家的離心玻璃棉檢測報告中，鍍鋅鐵皮與玻璃棉之間大劑量涂抹高溫膠。

　　因此不建議使用離心玻璃棉產品作為風管的耐火極限防火包覆材料

　　其次，我們分析關于鐵皮風管外包裹防火隔熱材料的技術方案分析。

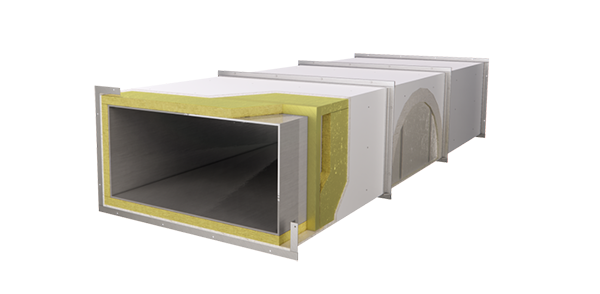

　　1、鍍鋅鐵皮+巖棉+防火板現場制作

　　鍍鋅鐵皮+巖棉+防火板的方式屬于原始傳統的防火風管制作方式，如圖一所示。早期穿越防火墻或隔墻時就一直采用，鍍鋅鐵皮風管制作好后，鐵皮外粘貼巖棉，巖棉外表再敷設防火板。

　　本體全部現場制作，現場工作量龐大；巖棉厚度為50mm，防火板為8-12mm不等，占用空間大，結構不牢固；由于現場制作，可能存在安全隱患；防火板外露，不適應潮濕環境；由于全部現場制作，裝配率很低，人工費用高，造價較高，但不失為一種過渡性方案。

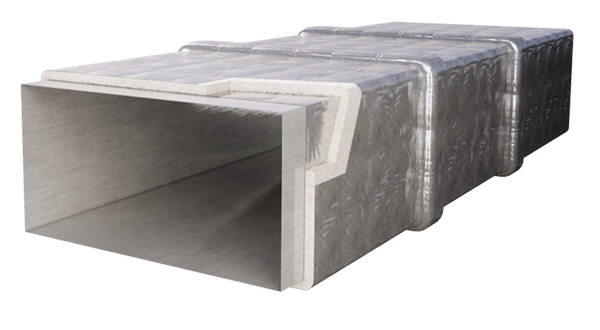

　　2、鍍鋅鐵皮鐵皮+柔性卷氈

　　類似于棉被一樣，內部芯是棉絮狀的硅酸鹽。硅酸鹽纖維卷氈狀，大面積安裝無法確保平整度，觀感太差，內部纖維分散裝，鋁箔破損或燃燒后內部纖維會飄落

　　最后，我們對目前市面上的一體化復合風管進行分析。

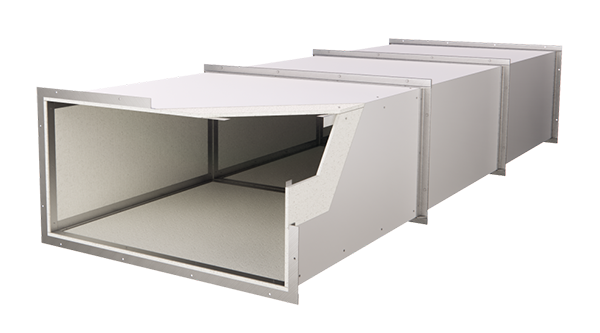

　　彩鋼板+鎂基材料（玻鎂板/硫氧鎂板）

　　此結構形式的風管貌似屬于裝配式復合風管的一種形式，厚度也很薄，耐火極限0.5h的芯材為8-10mm，1.0h的芯材為14-15mm，雖然能達到耐火完整性，但勻質材料0.25W/m.K偏高的導熱系數不具備耐火隔熱性。

　　有部分材料提供的是25℃溫度下的導熱系數報告，導熱系數應提供1000℃的導熱系數。與檢測產品涂抹大量防火隔熱膠以求提升隔熱性不同，批量產品明顯不滿足現行規范隔熱性要求。

　　以上鎂基材料隔熱測試過程中，在15-20分鐘正面溫度超過850℃后，背面溫度均會超過200℃，除非涂抹高溫膠或在鎂基材料中添加聚苯顆粒等有機隔熱材料，但實際材料已經無法達到A級耐火等級。

　　部分材料還因材料耐高溫性能不達標所以材料分子分解而出現板材開裂。所以鎂基材料方案可能具備一定的耐火性能（在不添加聚苯顆粒或固廢的前提下），但隔熱是偽命題。以下為提供的耐火材料性能對比：

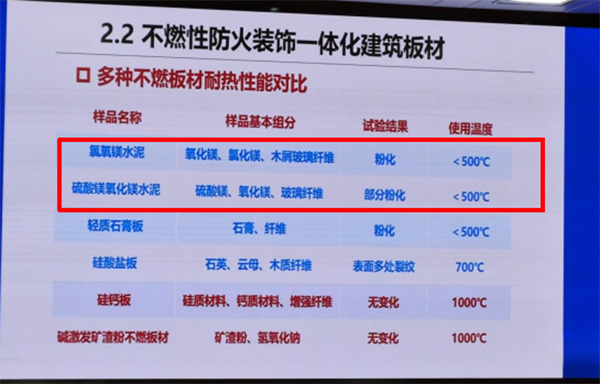

　　注：目前市面上防火板材料性能對比

　　綜上所述，玻璃棉產品直接作為防排煙管道的防火材料都是經不起推敲的；防火隔熱外包裹材料也受到了人工成本、材料本身的限制性；一體化復合風管目前良莠不齊，在消防產品終身追責制的大背景下，應從材料特性、型式檢驗等多方面嚴格把控。

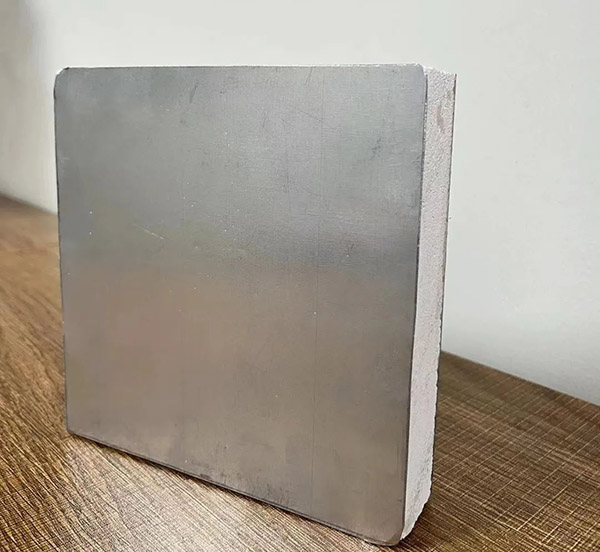

　　漂珠珊瑚板防火排煙風管解決方案

　　漂珠珊瑚板核心材料為硅基耐火隔熱材料，單板可耐1200℃高溫；密度僅為330kg/m3，同等體積情況下，重量約為傳統無機板材的1/3；導熱系數在1000℃溫度下為0.15W/(m·K)，超低的導熱性能保證了良好的隔熱性。不含氯離子，濕脹率≤0.5%，抗折強度≥4.0Mpa；同時，漂珠珊瑚風管板采用工廠預制方式，現場安裝便捷，兩個工人即可安裝，大大人工成本，降低綜合成本。

　　防火：

　　1、添加漂珠的硅基A1級不燃材料

　　2、耐火極限溫度1200℃，20mm厚度燃燒120分鐘不開裂

　　隔熱：

　　1、一些納米級無機材料在全天候情況下自反應產生微米級封閉氣孔漂珠（空氣為最好的隔熱介質）

　　2、20mm厚度燃燒120分鐘背溫單點不超過100℃，平均溫度不超過80℃

　　自支撐風管結構：

　　1、耐火隔熱鋼性材料 ，內外鋼板僅需0.2mm

　　2、基板尺寸2400*1200mm

　　耐用性強：

　　1、氯離子含量≤0.01%（無返鹵、粉化、腐蝕金屬等隱患）

　　2、吸水膨脹率/濕脹率≤0.5%

　　3、軟化系數≥80%

　　4、凍融循環25次以上

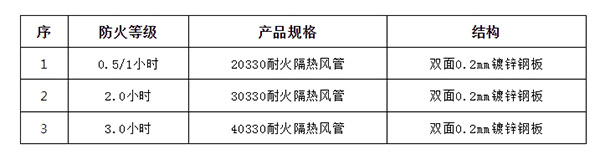

　　漂珠珊瑚耐火隔熱風管產品體系
