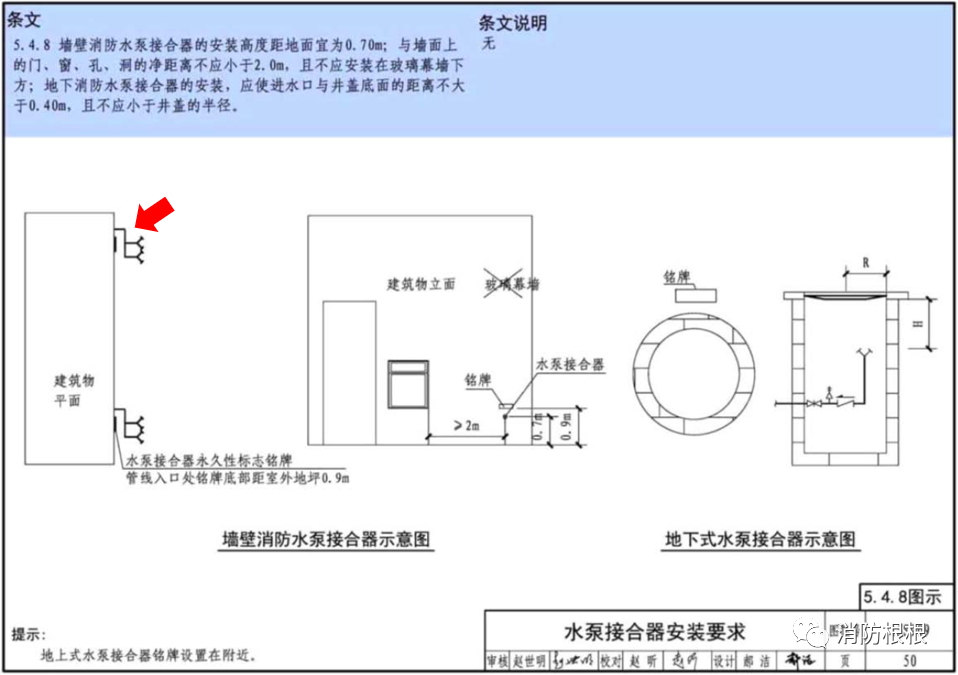

一《消防給水及消火栓系統技術規范圖示》15S909，墻壁式消防水泵接合器圖示采用共管安裝。

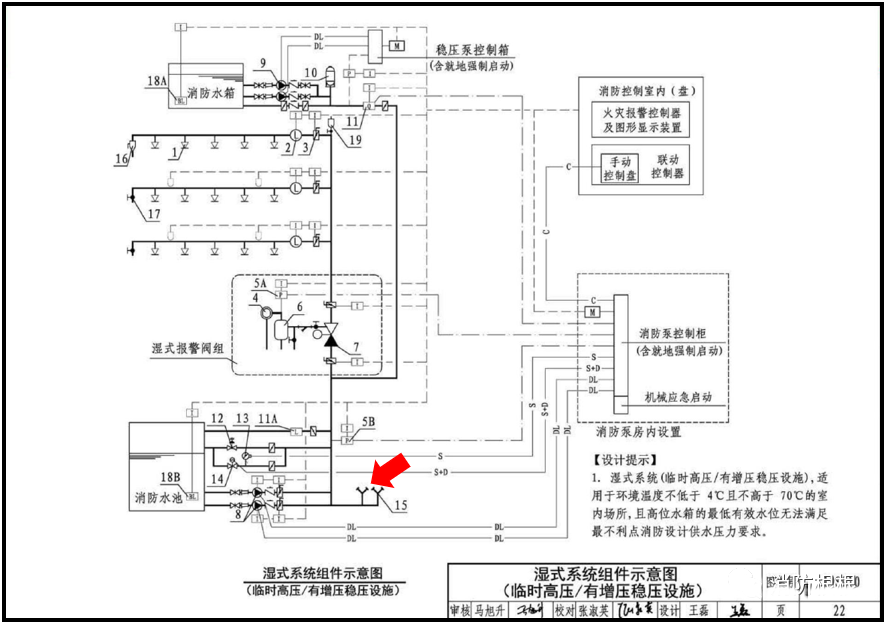

　　二《自動噴水滅火系統設計圖集》19S910，消防水泵接合器圖示采用共管安裝。

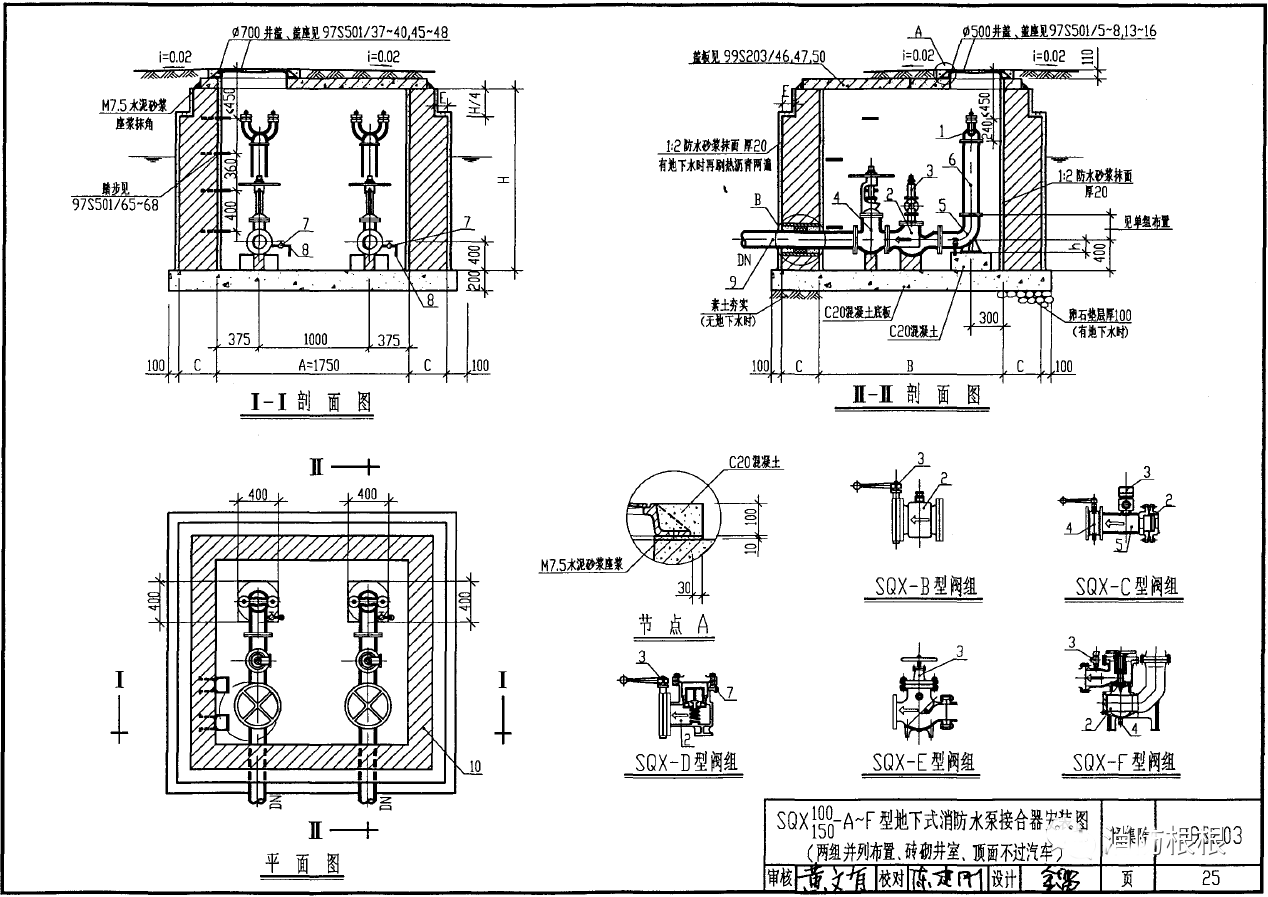

　　三《消防水泵接合器安裝圖集》99(03)S203，地上式、地下式消防水泵接合器圖示沒有采用共管安裝。

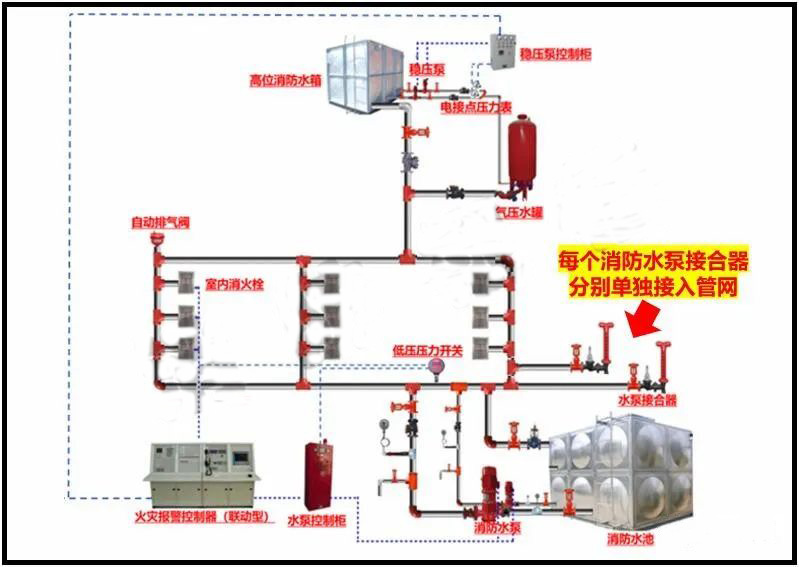

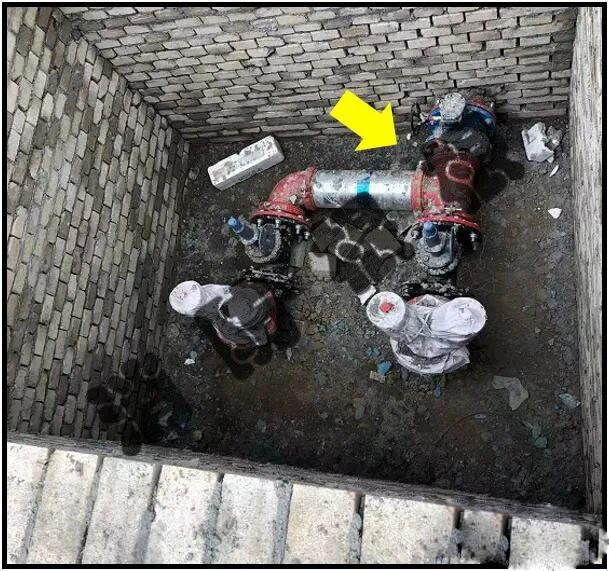

　　四、現實應用中，為了節省管道和閥門，往往采用共管安裝，雖然圖集之間存在矛盾，沒有給出統一答案，但是根根不建議采用共管安裝，建議每個消防水泵接合器分別單獨接入管網。

　　1、消防水泵接合器的數量是按照流量計算而得來的，共管安裝可能會影響流量和壓力等參數，從而無法達到要求。

　　2、共管安裝還會降低可靠性，一旦共管處出現故障，其所連接的所有消防水泵接合器都將無法正常使用。
