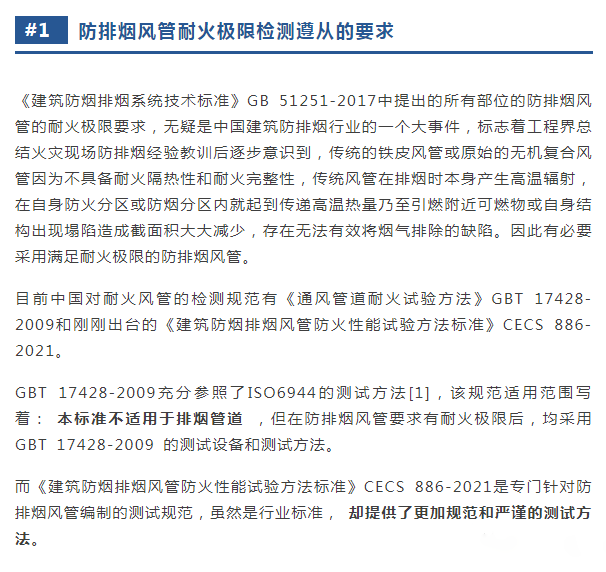

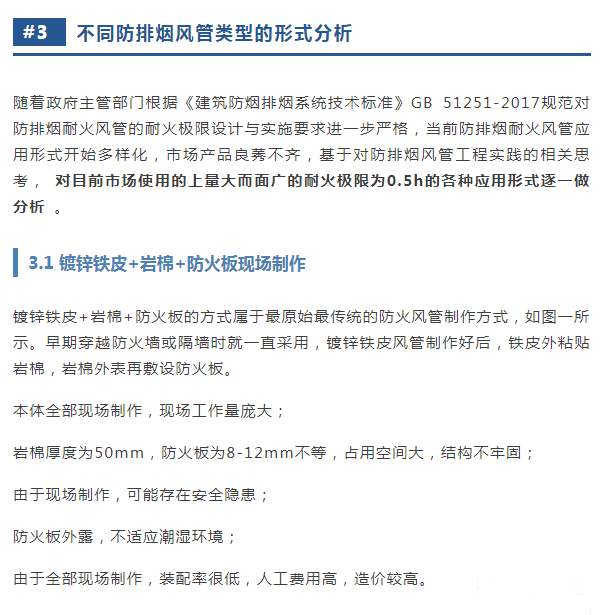

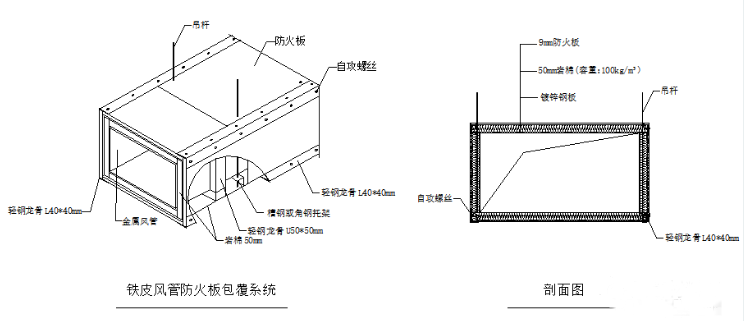

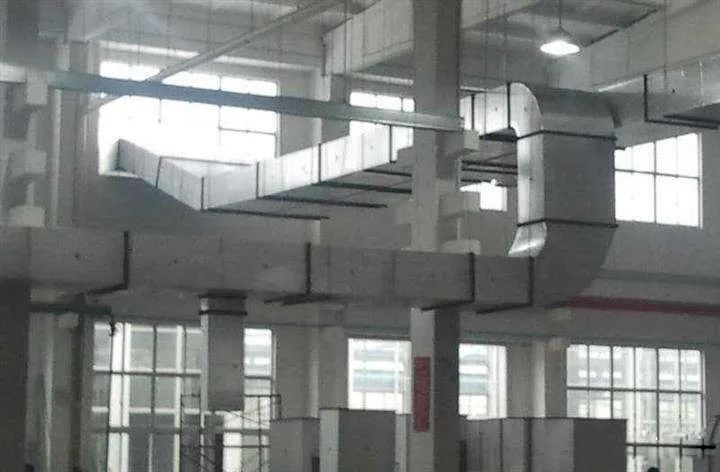

圖一 鍍鋅鐵皮+巖棉+防火板現場制作

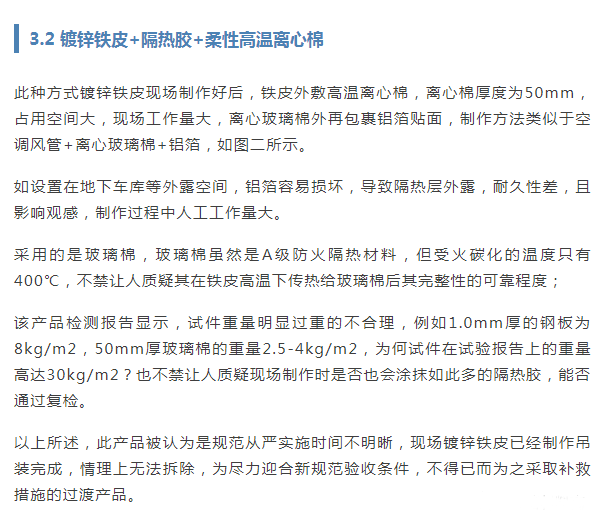

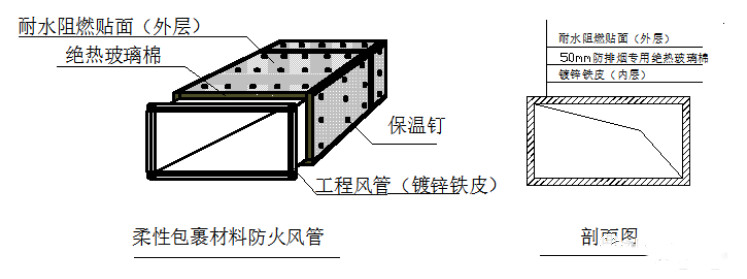

　　圖二 鍍鋅鐵皮+柔性高溫離心棉

　　3.3 內外彩鋼板或內外鐵皮+無石棉硅酸鈣耐火板（或者相似類型均質材質）

　　此結構形式的風管貌似屬于裝配式復合風管的一種形式，厚度也很薄，耐火極限0.5h的芯材才為12mm，但12mm的無石棉硅酸鈣為均質材料，無隔熱材料，雖然能防火，但不具備隔熱性能，明顯不滿足現行規范要求。

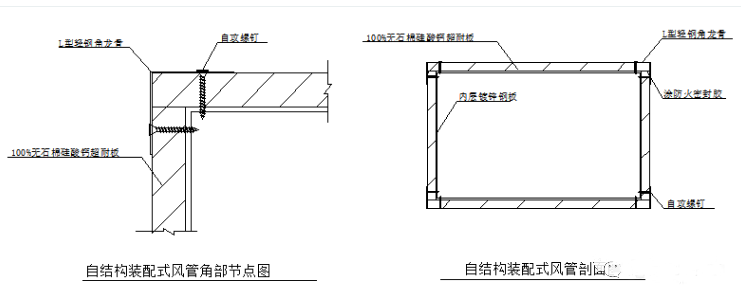

　　圖三 自結構內外彩鋼板（或鍍鋅鐵皮）+無石棉硅酸鈣耐火板

　　3.4 裝配式成品復合耐火風管

　　某產品為裝配式一體化成品復合耐火風管，產品結構如圖四所示。核心層為130kg/m3的巖棉上下復合特制防火板，0.5h防火風管的結構形式為3mm+19mm+3mm，工廠壓制而成，最內層防火板可內襯鍍鋅鐵皮或復合金屬鋁的保護層，最外層防火板復合金屬鋁的保護層，將“斤"型金屬連接件與垂直防火一體化板組裝，形成牢固的成品風管。

　　工廠化制作，成品風管運輸?shù)浆F(xiàn)場后進行組裝，風管之間用C型插條金屬法蘭連接，隔熱層為巖棉板，兩面無機防火層，防火層與隔熱層為一體化結構，無化學有機膠連接。

　　該產品的優點是：結構形式合理，完全滿足耐火完整性和隔熱性要求；

　　0.5h和1h整體厚度為25mm，1.5h和2h的厚度為40mm，節省空間；

　　整體結構，耐久性強，不變色，防潮耐濕，且金屬鋁的顏色可以隨著裝修顏色而改變；

　　為裝配式一體化材料，現場C型插條拼裝，節省人工費用。

　　綜上所示，該裝配式成品復合耐火風管，是符合發展方向的耐火風管。

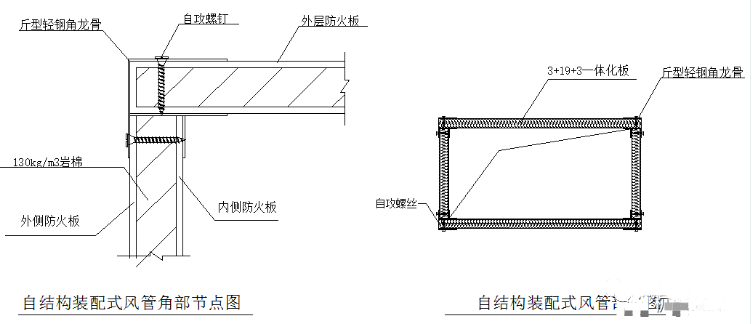

　　圖四 裝配式成品復合耐火風管
