防火卷簾門是一種適用于建筑物較大洞口的防火、隔熱設施，廣泛應用于工業與民用建筑的防火隔斷區，能有效地阻止火勢蔓延，保障生命財產安全，是現代建筑中不可或缺的防火設施。一般安裝在不便采用防火墻分隔部位，如敞開電梯廳、自動扶梯、百貨大樓的寬大營業廳、展覽館的展廳等部位。



    下面主要介紹一下卷簾門的接線圖，以及控制方式。



    國內生產的防火卷簾傳動控制方式大概有三種方式，機械控制、火災報警系統聯動控制和手動控制方式。



    手動控制比較簡單，是指在防火卷簾門旁安裝控制按鈕，當發生火災時，由人按動驅動卷簾下落。



    火災報警系統聯動控制是指消防聯動控制，消防主機與防火卷簾控制器連接起來，消防主機探測到火警后，按照預先設定的聯動關系會自動給卷簾門發送半降或全降命令，使卷簾門動作。



    現場機械控制功能是當溫度達到一定值，觸發熔斷控制裝置，防火卷簾依靠自重下落關閉，以阻隔火勢蔓延。真正發生火災時，人可能不能在旁邊手動控制，另外如果電源被切斷，消防主機也不能聯動卷簾門動作，所以這是最后能使卷簾門降落的方法。采用這種控制方式就需要在卷簾兩側設置啟閉裝置，還要安裝溫度熔斷控制裝置。

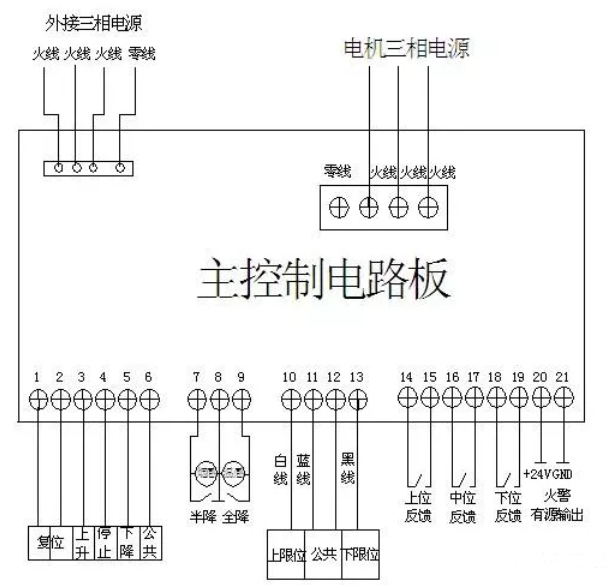

    接線方法。這里以下面的接線圖為例。







    1. 三相電源：三相電源用來驅動電機工作的，這沒有什么說的。



    2. 1~6接線端子接卷簾門的開關盒?？梢愿_關盒上的端子對應連接。主要用于控制卷簾門的上、下、停止、復位。這也是手動現場控制部分。







    3. 半降/全降（7~9）。這個主要跟消防報警主機連接，一般跟消防主機探測回路上的控制模塊連接。以FDCIO１８１為例。利用控制模塊干接點輸出（開關閉合）， 直接控制卷簾門的全降/半降， 然后全降/半降的反饋（也就是中位反饋、下位反饋）接控制模塊的輸入端， 這樣就把反饋傳給消防報警主機，使中控室的工作人員知道卷簾門半降或全降完成。







    4. 上限位/下限位 （10~13）： 主要接限位開關， 不能接反了，一般端子有防接反端子，都是一 一對應的。這主要調試卷簾門升高的最高位置，或者降落的最低位置。



    5. 上位反饋，下位反饋，中位反饋： 主要是卷簾門運行到這三個位置時會通過干接點的形式給消防報警主機一個位置反饋信號。其中中位反饋是卷簾門半降到位后，給消防報警主機的反饋信號。



    以上簡要的介紹了防火卷簾門的工作原理和與消防報警主機的聯動控制， 也參考了一些文檔， 有描述不正確的地方， 請朋友們指正。
