法蘭是法蘭盤的簡稱，這個名字是flange的音譯，最早是由一個叫愛爾恰爾特的英國人在1809年提出來的，并且還同時提出了法蘭的鑄造方法，但是在后來的相當一段時間都沒有廣泛的使用，直到二十世紀初，法蘭才在各種機械設備以及管道連接上廣泛的使用。

　　什么是法蘭？

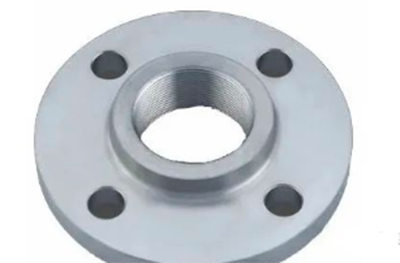

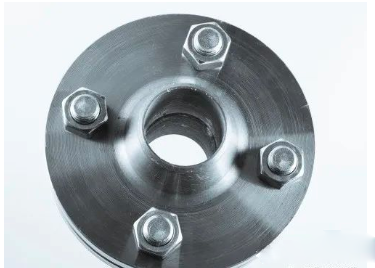

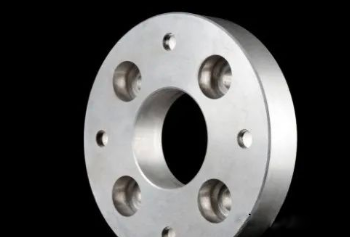

　　法蘭（Flange），又叫法蘭凸緣盤或突緣。通常是指在一個類似盤狀的金屬體的周邊開上幾個固定用的孔用于連接其它部件，在各種機械設備以及管道連接上廣泛的使用。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。

　　法蘭的分類？

　　1、按化工(HG)行業標準分：

　　整體法蘭(IF)、螺紋法蘭(Th)、板式平焊法蘭(PL)、帶頸對焊法蘭(WN)、帶頸平焊法蘭(SO)、承插焊法蘭(SW)、對焊環松套法蘭(PJ/SE)、平焊環松套法蘭(PJ/RJ)、襯里法蘭蓋(BL(S))、法蘭蓋(BL) 。

　　2、按石化(SH)行業標準分：

　　螺紋法蘭(PT)、對焊法蘭(WN)、平焊法蘭(SO)、承插焊法蘭(SW)、松套法蘭(LJ)、法蘭蓋(不表注)。

　　3、按機械(JB)行業標準分：

　　整體法蘭、對焊法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。

　　4、按國家(GB)標準分：

　　整體法蘭、螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。

　　法蘭的標準

　　法蘭作為一種連接件在國際上都廣泛使用，這就需要有統一的標準。例如說管道法蘭現在主要有兩個標準體系，即以德國DIN（包括原蘇聯）為代表的歐洲管法蘭體系（DIN，GB，JB，HG20592）和以美國ANSI管法蘭為代表的美洲管法蘭體系（包括 ANSI，GB，HG20615）。除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用于公用工程，而且在國際上影響較小?，F(xiàn)將各國管法蘭簡介于下：

　　1、歐洲法蘭體系

　　歐洲法蘭體系：德國DIN（包括蘇聯）

　　公稱壓力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa ；

　　公算通徑：15~600mm ；

　　法蘭的結構型式：平焊板式、平焊環松套式、卷邊松套式、對焊卷邊松套式、對焊環松套式、對焊式、帶頸螺紋連接式、整體式及法蘭蓋 ；

　　法蘭密封面有：平面、凹面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片焊接面 ；

　　蘇聯于1980年發布的OCT管法蘭同錄標準與德國DIN標準相似。

　　2、美洲法蘭體系

　　美洲法蘭體系：美國ANSI B16.5《鋼制管法蘭及法蘭管件》

　　公稱壓力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）；

　　公算通徑：6~4000mm ；

　　法蘭的結構型式：條焊、承插焊、螺紋連接、松套、對焊及法蘭蓋；

　　法蘭密封面：凹面、凹凸面、榫槽面、金屬環連接面。

　　3、JIS（日標）管法蘭

　　JIS管法蘭：在石油化工裝置中一般僅用于公用工程，在國際上影響較小，在國際上沒有形成獨立體系。

　　附GB（國標）體系

　　我國鋼制管法蘭國家標準體系GB 。

　　1、 公稱壓力：0.25Mpa~42.0Mpa

　　系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）

　　系列2：PN0.25, PN0.6, PN2.5, PN4.0

　　其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6個等級的法蘭尺寸系屬于以德國法蘭為代表的歐洲法蘭體系，其余為美國法蘭為代表的美洲法蘭體系。

　　在GB標準中，從屬于歐洲法蘭體系的公稱壓力級最大的為4Mpa，從屬于美洲法蘭體系的公稱壓力級最大為42Mpa。

　　2、公稱通徑：10mm~4000mm

　　3、 法蘭的結構形式：

　?、?整體法蘭 ② 單元法蘭

　　螺紋法蘭 ；

　　焊接法蘭、對焊法蘭 ；

　　帶頸平焊法蘭、帶頸承插焊法蘭、板式平焊法蘭 ：松套法蘭 、對焊環松套帶頸法蘭、對焊環松套板式法蘭、平焊環松套板式法蘭、板式翻過松套法蘭

　　法蘭蓋（盲孔法蘭） 。

　　4、法蘭密封面：平面、凹面、凹凸面、榫槽面、環連接面

　　法蘭裝配

　　1.在裝配法蘭之前，必須清洗法蘭表面，特別是密封表面。

　　2.在裝配平板焊接法蘭時，應將管端插入法蘭內徑厚度的2≤3，然后將法蘭與管道點焊。如果是水平管，則應從上面點焊法蘭，然后用90°角度尺從不同方向?qū)Ψㄌm位置進行檢查和校正，使其密封面垂直于管道的中心線，然后在點焊下的第二個點是正確的。

　　3.用90°角度尺從左右方向檢查和糾正法蘭位置，通過后的第三點和第四點點焊，完成法蘭的點焊和固定。

　　4.就法蘭對的裝配而言，安裝法蘭的螺栓孔應與固定法蘭的相應螺栓孔對齊，并與固定法蘭平行，偏差不得小于每千個法蘭外徑的1.5％.，且不大于2mm。

　　5.在選擇設備或閥門部件的匹配法蘭時，應注意原設備或閥門部件的法蘭是否與管道中使用的法蘭連接尺寸一致。

　　常用軟墊片材料

　　橡膠板和橡膠棉板是最常用的法蘭軟墊片材料。

　　1.工業橡膠板

　　橡膠板俗稱工業橡膠板，又稱工業硫化橡膠板或橡膠板。

　　2.橡膠棉板

　　橡膠棉板，又稱石棉橡膠板，一般用作設備和管道法蘭密封的墊片，介質可以是水、蒸汽、空氣、各種氣體、氨水、堿液和油等。

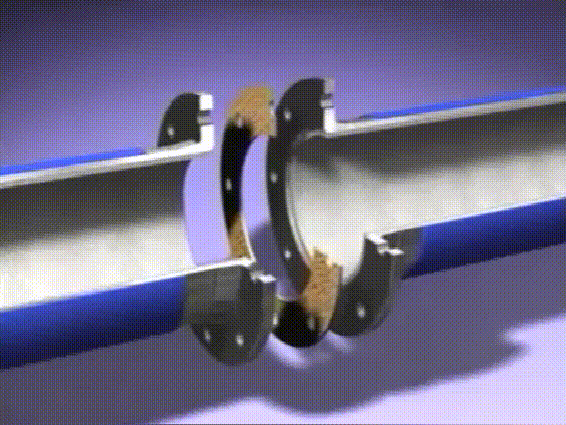

　　法蘭連接

　　1.法蘭連接應保持在同一軸線上，螺栓孔中心偏差不應超過孔徑的5％，螺栓應自由穿孔。法蘭的連接螺栓應具有相同的規格，安裝方向應相同，螺栓應對稱、均勻地?cái)Q緊。

　　2.不應使用不同厚度的斜墊圈來彌補法蘭的不平行性。不要使用雙墊圈。當大口徑墊圈需要拼接時，不應與扁平端口對接，而應采用斜搭圈或迷宮的形式。

　　3.為方便法蘭的安裝和拆卸，緊固螺栓和法蘭面不得小于200毫米。

　　4.擰緊螺栓時，應進行對稱和相交，以確保墊圈的均勻受力。

　　5.螺栓和螺母應涂上二硫化鉬、石墨油或石墨粉，以便隨后去除：不銹鋼、合金鋼螺栓和螺母；管道設計溫度在100℃或0℃以下；露天設施；大氣腐蝕或腐蝕性介質。

　　6.安裝前應對銅、鋁和軟鋼等金屬墊圈進行退火處理。

　　7.不允許直接埋設法蘭連接。埋地管道的法蘭連接應有檢查井。如果必須埋設，應采取防腐蝕措施。
